Die meisten kundenspezifischen Kunststoffprofilprojekte, die am Ende scheitern, scheitern nicht in der Produktion. Sie scheitern bei der Designprüfung, die nie stattgefunden hat. Bei Dachang haben wir dieses Muster über 20+ Jahre hinweg und in mehr als 3.000 Profilentwicklungsprojekten für Beleuchtungs-, Möbel-, Automobilverkleidungs- und Baustoffanwendungen verfolgt: Die Kosten für die Überarbeitung einer Extrusionsdüse nach dem Schneiden der Werkzeuge belaufen sich in der Regel auf 40–60 % der ursprünglichen Kosten für die Düse, und der Zeitrahmen wirkt sich von da an auf die Zusammensetzung aus.
Dies ist keine Einführung in das, was Extrusion ist. Wenn Sie dies lesen, kennen Sie wahrscheinlich bereits die Grundlagen. Was Sie möglicherweise nicht wissen, ist, wo bei Projekten zwischen der CAD-Datei und der Produktion tatsächlich Fehler auftreten und wie Sie Ihre Lieferantenbeziehung strukturieren, um Probleme zu erkennen, bevor sie echtes Geld kosten.
Die Gleichmäßigkeit der Wandstärke entscheidet mehr als Sie denken
Ein kundenspezifisches Kunststoff-Extrusionsprofil mit ungleichmäßiger Wandstärke verzieht, verbiegt oder verdreht sich.Aber hier ist, was die meisten Designleitfäden überspringen: Das ist nur der offensichtliche Fehlermodus. Die weniger offensichtlichen hängen ganz davon ab, was Sie bauen.
InHart-PVC-FensterprofileEine Wandabweichung von 0,3 mm ist möglicherweise für die strukturelle Leistung akzeptabel, für die Verbindungsfestigkeit der Co-Extrusion jedoch völlig inakzeptabel. Wir haben 2019 mit einem europäischen Fensterlieferanten zusammengearbeitet, dessen Dichtungskanalprofile von den Abmessungen her perfekt aussahen, aber bei Feldtests fehlschlugen. Der dünnere Wandabschnitt kühlte schneller ab und erzeugte innere Spannungen, die über sechs Monate thermischer Wechselwirkung abgebaut wurden. Das Teil hat die eingehende Qualitätskontrolle bestanden. Es krachte auf dem Feld. Es dauerte drei Wochen, die Grundursache zu isolieren, da niemand die unterschiedlichen Kühlraten als Fehlermechanismus betrachtete.
Bei Profilen, die für sekundäre Bearbeitungen wie Fräsen, Bohren oder Stanzen bestimmt sind, führen unebene Wände zu einem anderen Problem: ungleichmäßige Schnittkräfte. Auf einer aktuellen Serie vonKabelmanagementkanäleFür einen nordamerikanischen Elektro-OEM führte unser QC-Team eine Querschnittsmessung an zwanzig Proben derselben Charge durch, nachdem das Fertigungsteam des Kunden steigende Ausschussraten festgestellt hatte. Der Bohrausschuss war ohne ersichtlichen Grund von 2 % auf 8 % gestiegen. Bei der Untersuchung wurde die Abweichung auf einen verschlissenen Matrizensteg zurückgeführt, der eine Wanddickenabweichung von 0,4 mm über die Profilbreite verursachte.
Die Arbeitsregel, die wir auf unseren 45 Extrusionslinien anwenden: Halten Sie die Wandabweichung innerhalb von ±10 % der Nenndicke, und wenn Sie dickere Abschnitte benötigen, verjüngen Sie den Übergang über eine Strecke von mindestens dem Dreifachen der Dickenänderung. Dies geht aus internen Daten zu Formversuchen mit PVC-, ABS- und PC-Materialien hervor. Es wird nicht in den SPE-Richtlinien veröffentlicht, weshalb es in den meisten Ausschreibungen nicht spezifiziert wird.
Eckradien: Das Spannungsproblem, das erst bei einem Feldausfall auftritt
Branchenrichtlinien von SPE und die meisten Referenzen zum Formendesign besagen, dass Innenradien mindestens das 0,25-fache der Wandstärke und Außenradien mindestens das 1,5-fache der Wandstärke betragen sollten. Das ist für die meisten starren Thermoplaste richtig, für Materialien mit Kerbempfindlichkeit jedoch unvollständig.
Wichtiger als der absolute Radius ist das Verhältnis zwischen Innen- und Außenradius an derselben Ecke. Wenn dieses Verhältnis deutlich von 1:1 abweicht, kommt es zu einem Ungleichgewicht des Materialflusses durch die Düse und es kommt zu örtlich begrenzten Dichteschwankungen im Eckbereich. Das Profil misst gut. Es besteht Ihre eingehende Qualitätskontrolle. Es versagt im Feld unter Stoßbelastung, da sich die Ecke nicht mit gleichmäßiger Dichte gebildet hat.
PC (Polycarbonat) ist aufgrund seiner Kerbempfindlichkeit besonders anfällig, eine Eigenschaft, die in Standard-Materialdatenblättern nicht besonders hervorgehoben wird, bei Stößen jedoch deutlich zum Tragen kommt. Wir haben ersetztPC-Profile in einer Automobil-Innenverkleidungsanwendungfür einen europäischen Tier-2-Lieferanten, die unter Tür--Schlagbelastung versagten. Die Lösung bestand nicht darin, Materialien zu ändern. Bei gleicher Profilgeometrie wurden die Innenradien von 0,3 mm auf 0,8 mm erhöht, wodurch das Problem des Eckenbruchs gelöst wurde. Letztendlich lieferten wir die Ersatzprofile aus demselben PC-Material. Allein durch die Geometrieänderung konnten die Feldausfälle beseitigt werden.
Hohlprofile und das Kühlproblem, vor dem Sie niemand warnt
Hohle kundenspezifische Kunststoffprofile wie Rohre, Mehrkammer-Fensterrahmen und Kabelkanäle erfordern eine Vakuumdimensionierung, um die Innenmaße beizubehalten. Das Vakuum hält das noch{2}}weiche Extrudat gegen das Kalibrierwerkzeug, während es erstarrt. Standardprozess, aber der Fehlermodus ist nicht offensichtlich.
Innenflächen kühlen langsamer ab als Außenflächen. Unterschiedliches Schrumpfen erzeugt Eigenspannungen. Für die meisten Anwendungen ist dies vernachlässigbar. Bei Profilen, die thermischen Wechselbelastungen ausgesetzt sind, löst sich diese Restspannung mit der Zeit als Dimensionskriechen auf.
Wir sehen dies am häufigsten inDiffusorgehäuse für LED-Beleuchtung. Ein Profil, das bei Raumtemperatur innerhalb der Spezifikationen liegt, verschiebt sich während der ersten 500 Temperaturzyklen, wenn sich das Gerät im täglichen Betrieb erwärmt und abkühlt. Wenn Sie Ausfälle im Feld feststellen, haben Sie die Produktion schon seit mehreren Monaten ausgeliefert und die Grundursache ist nicht -offensichtlich. Für einen asiatischen Beleuchtungs-OEM, mit dem wir zusammenarbeiten, führen wir jetzt einen 72{{6}stündigen beschleunigten Temperaturwechseltest für alle neuen Mehrkammer-Profildesigns durch, bevor wir die Produktionswerkzeuge genehmigen. Der Test verlängert die Entwicklungszeit um drei Tage, hat jedoch in den letzten achtzehn Monaten zwei Produktrückrufe verhindert.
Die Schwellung: Warum sich Ihre Produktionsgeschwindigkeit auf die Abmessungen Ihrer Teile auswirkt
Wenn geschmolzenes Polymer aus einer Extrusionsdüse austritt, dehnt es sich aus. Typischerweise 10–50 %, abhängig von Material, Schmelztemperatur und Schergeschwindigkeit. Dieses Matrizenaufweitungsphänomen bedeutet, dass die Matrizenöffnung immer kleiner ist als die endgültige Profilabmessung, und erfahrene Werkzeugingenieure berücksichtigen dies bei der Matrizenkonstruktion.
Die Komplikation: Die Quellung der Matrize variiert mit der Produktionsgeschwindigkeit. Wenn Sie die Leine schneller laufen lassen, erhöht sich der Wellengang. Lassen Sie es langsamer laufen und die Schwellung nimmt ab. Dadurch entsteht eine Verbindung zwischen Ihren Maßtoleranzen und Ihrer Produktionsökonomie, die in Lieferantenverhandlungen selten thematisiert wird.
Bei Profilen, bei denen Sie enge Toleranzen angegeben haben (±0,1 mm bei kritischen Abmessungen), ist das Produktionsteam möglicherweise gezwungen, die Linie 20–30 % langsamer laufen zu lassen, um die Spezifikationen einzuhalten. Diese Kostensteigerung fließt in Ihren Stückpreis ein, aber niemand erklärt, warum. Mittlerweile laufen Profile mit einer Toleranz von ±0,25 mm mit voller Geschwindigkeit und können 15–25 % weniger pro Meter kosten, nicht weil das Material billiger ist, sondern weil die Produktionseffizienz höher ist.
Wenn wir kundenspezifische Hart-PVC-Profile im Vergleich zu kundenspezifischen TPE-Profilen mit ähnlicher Geometrie anbieten, ist der Preisunterschied nicht nur auf die Materialkosten zurückzuführen. TPE weist eine deutlich höhere Düsenquellung auf und erfordert ein sorgfältigeres Management der Liniengeschwindigkeit. Das Material kostet möglicherweise 40 % mehr pro Kilogramm, der Gesamtstückpreisunterschied kann jedoch aufgrund von Auswirkungen auf die Produktionsrate 60–70 % betragen. Aus diesem Grund fragen wir vor der Angebotserstellung immer nach den Anforderungen an die Funktionstoleranz. Die Antwort verändert die Wirtschaft erheblich.
Schmelzbruch: Oberflächendefekte als Prozesssignale lesen
Schmelzbrüche zeigen sich als Oberflächenrauheit, von leichter Trübung bis hin zu starker Verformung, und signalisieren, dass Ihre Extrusionslinie an oder nahe ihrer Schergeschwindigkeitsgrenze läuft.Der spezifische Typ sagt Ihnen, wo im Prozess das Problem seinen Ursprung hat, und bestimmt, ob es durch Anpassen von Parametern behoben werden kann oder eine Neukonstruktion des Werkzeugs erfordert.
Es gibt fünf verschiedene Typen: Haifischhaut entsteht am Düsenausgang als feine Rippen senkrecht zur Extrusionsrichtung; Bambus (Stick-Slip) erzeugt durch Druckwechsel abwechselnd glatte und raue Bänder; Wellenförmige und grobe Schmelzbrüche deuten auf eine stärkere Instabilität hin. Die Unterscheidungen sind für die Fehlerbehebung wichtig. (ScienceDirect)
Für Beschaffungsteams ist die praktische Frage die Inspektionsspezifikation. Wenn Sie extrudierte Profile für optische Anwendungen wie Lichtdiffusoren, Linsenabdeckungen oder Displayrahmen beschaffen, kann Haifischhaut, die für das bloße Auge unsichtbar ist, Licht streuen und die optische Leistung beeinträchtigen. Eine normale Sichtprüfung wird es nicht erkennen. Wenn es auf optische Klarheit ankommt, spezifizieren Sie eine Inspektion unter kontrollierten Beleuchtungswinkeln oder verlangen Sie eine Glanzmessung als Teil der eingehenden Qualitätskontrolle.
Metallocen-LLDPE ist besonders anfällig für Schmelzbrüche, da es bei erhöhten Schergeschwindigkeiten eine höhere Viskosität beibehält. Wenn Ihre Materialspezifikation aufgrund seiner Schlageigenschaften metallocen-katalysiertes Polyethylen erfordert, muss der Lieferant die Linie möglicherweise langsamer laufen lassen oder Verarbeitungshilfsmittel hinzufügen, was sich sowohl auf die Kosten als auch auf die Lieferzeit auswirkt. Es lohnt sich, darüber zu diskutieren, bevor das Angebot fertig ist, nicht danach.
Toleranzen: Was Sie tatsächlich brauchen und wofür Sie bezahlen
Kundenspezifische Kunststoffprofiltoleranzen folgen den Branchenkonventionen. Starre Materialien liegen typischerweise bei ±0,10 mm bis ±0,25 mm, je nach Abmessung und Profilkomplexität, flexible Materialien ±0,4 mm oder breiter aufgrund höherer Schrumpfraten und Prozessempfindlichkeit.
Die Verschärfung einer Toleranz über den Standard hinaus erhöht die Kosten in einem nicht{0}}linearen Verhältnis.Der Übergang von ±0,25 mm auf ±0,15 mm könnte den Stückpreis um 10 % erhöhen. Der Übergang von ±0,15 mm auf ±0,10 mm könnte zu weiteren 25 % führen. Um auf ±0,05 mm zu kommen, sind möglicherweise sekundäre Bearbeitungsvorgänge erforderlich und es werden 50–100 % hinzugefügt. Die genauen Zahlen hängen von der Profilgeometrie und dem Material ab, die Kurvenform ist jedoch in unseren Produktionsdaten konsistent.
Die Frage, die die meisten Ausschreibungen nicht beantworten: Welche Abmessungen müssen tatsächlich eng sein? Normalerweise sind es 2-4 Maße pro Profil, die die Passform oder Funktion beeinflussen. Der Rest kann innerhalb der Standardtoleranz schweben, ohne dass sich dies auf Ihre Montage auswirkt. Zeichnungen, bei denen jede Abmessung auf ±0,1 mm gehalten wird, sehen präzise aus, kosten aber mehr und dauern länger, nicht weil die Arbeit schwieriger ist, sondern weil das Prozessfenster enger wird und die Ausschussraten steigen.
Die dimensionale Stapelung überrascht Beschaffungsteams. Wenn fünf Teile mit Toleranzen von jeweils ±0,15 mm zusammengefügt werden, kann die Stapelung auf Montageebene ±0,75 mm betragen. Wenn das nicht akzeptabel ist, verschärfen Sie entweder die Toleranzen einzelner Teile (teuer) oder konstruieren die Baugruppe so, dass sie Abweichungen toleriert (normalerweise besser).
Materialauswahl: Das Standardproblem
Die meisten kundenspezifischen Beschaffungen von thermoplastischen Profilen folgen einem Muster: Der Ingenieur gibt das gleiche Material an, das auch beim letzten Projekt verwendet wurde. Dies führt zu einer Über-Spezifikation (Zahlung für Eigenschaften, die Sie nicht benötigen) oder einer Unter-Spezifikation (Feldfehler, die auf Materialgrenzen zurückzuführen sind).

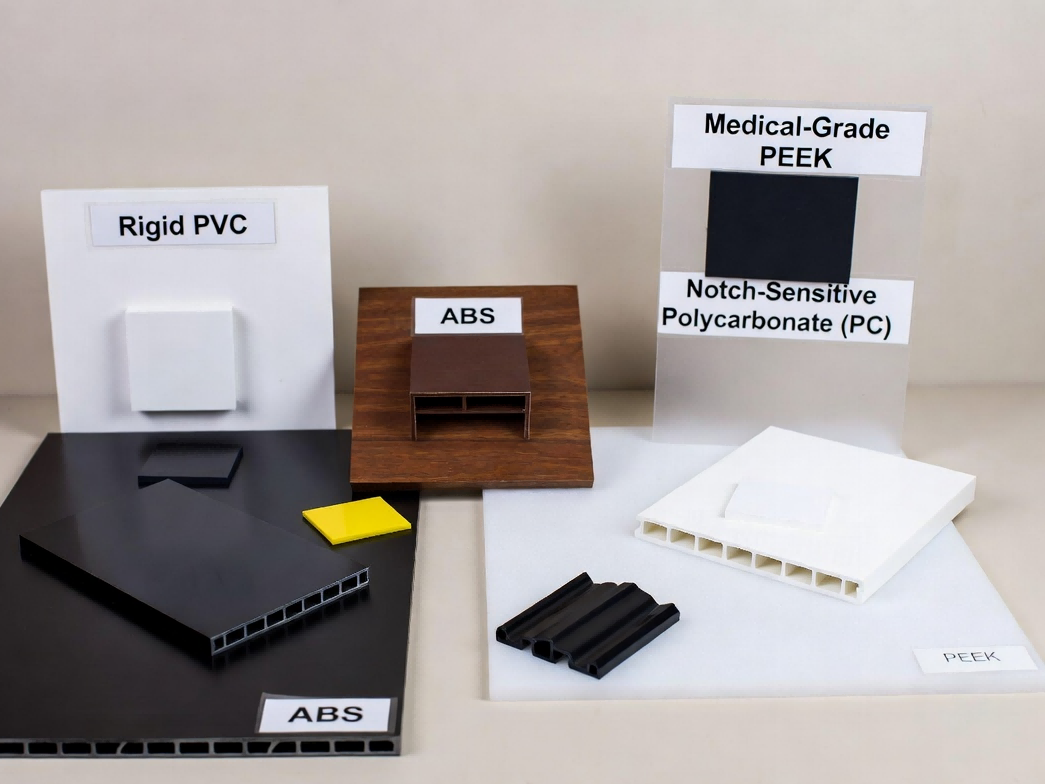

PVC bleibt das Arbeitspferd für Bau- und Konstruktionsprofile. Kosten-effektiv, von Natur aus flammhemmend, UV-stabilisierbar. Aber Hart-PVC wird unter -10 Grad spröde und erweicht über 60 Grad. Wenn in Ihrem Profil Temperaturextreme außerhalb dieses Fensters festgestellt werden, ist PVC falsch, unabhängig davon, wie gut es bei Ihrem vorherigen Projekt funktioniert hat.
ABS bietet eine bessere Schlagfestigkeit und Dimensionsstabilität, die UV-Beständigkeit ist jedoch schlecht. ABS-Profile für den Außenbereich erfordern UV-Stabilisatorpakete oder Schutzbeschichtungen, was beides zu höheren Kosten und Prozessschritten führt.
Für kundenspezifische Kunststoffextrusionsprofilanwendungen in medizinischer Qualität bietet PEEK einen Premiumpreis (50–80 $/kg gegenüber 1–2 $/kg für Standard-PVC ab Anfang 2025), bietet jedoch eine Biokompatibilität, Sterilisationsbeständigkeit und Strahlendurchlässigkeit, die kein anderer Thermoplast erreicht. Die Materialkosten erscheinen unverschämt, bis man die regulatorischen Auswirkungen einer falschen Wahl berücksichtigt.
Co-extrusion ermöglicht die Kombination von Materialien, typischerweise ein starres Substrat mit einer flexiblen Dichtungsoberfläche, in einem einzigen Durchgang. Kundenspezifische Profilkonstruktionen mit zwei-Durometern machen eine sekundäre Montage überflüssig und ermöglichen Produkte, die mit der Extrusion einzelner-Materialien nicht möglich wären. Allerdings müssen die Materialien thermisch verträglich sein; Schmelztemperaturunterschiede von mehr als etwa 40 Grad führen zu Verbindungsproblemen. Dies ist eine grobe Richtlinie, die je nach Materialkombination variiert. Überprüfen Sie immer die Kompatibilität mit dem Engineering-Team Ihres Lieferanten, bevor Sie Dual-Material-Designs abschließen.
Zusammenarbeit mit Lieferanten: Was den Projekterfolg tatsächlich vorhersagt
Der Unterschied zwischen Projekten, die pünktlich starten, und Projekten, bei denen Fristen versäumt werden, ist in der Regel darauf zurückzuführen, wie das Design--für-Gespräch zu Beginn ablief.
Eine Entwurfsüberprüfung vor der Werkzeugherstellung sollte Folgendes umfassen: Wandstärkenanalyse für Strömungsgleichgewicht, Überprüfung der Eckgeometrie, Toleranzzuweisung zwischen kritischen und nicht{0}}kritischen Abmessungen, Überprüfung der Materialauswahl anhand der Anwendungsanforderungen, sekundäre Vorgänge und deren Toleranzen sowie thermische/umweltbedingte Belastung während des Gebrauchs.
Wenn Ihr Lieferant diese Fragen nicht im Voraus stellt, ist das ein Warnsignal.Entweder gehen sie von Antworten aus (riskant) oder planen, sie im Rahmen der Gerichtsverhandlungen herauszufinden (teuer). In jedem Fall nehmen Sie Kosten- und Zeitrisiken auf sich, die beim Entwurf hätten berücksichtigt werden müssen. Lieferanten, die Angebote machen, ohne detaillierte Anwendungsfragen zu stellen, konkurrieren um den Preis, nicht um die Leistungsfähigkeit, und der Preisvorteil verschwindet, wenn die erste Überarbeitung der Matrize erforderlich ist.
Das Timing von Prototypen ist wichtig. . 3D-gedruckte Prototypen helfen dabei, Passgenauigkeit und Form zu überprüfen, lassen sich jedoch nicht auf die Produktion repräsentativer Materialeigenschaften vorhersagen-. Prototypenmengen aus echten Extrusionswerkzeugen, sogar Kleinserien aus Softtools, liefern Ihnen Teile, die sich wie Produktionsteile verhalten. Wenn es bei Ihrer Anwendung um Schnappverbindungen, bewegliche Scharniere oder Dichtflächen geht, geben nur Extrusionsprototypen zuverlässiges Feedback.
Die Vorlaufzeiten haben sich geändert: Planen Sie entsprechend
In der gesamten Extrusionsindustrie verschärfen sich die Kapazitätsbeschränkungen. Die Werkzeugvorlaufzeiten, die im Jahr 2020 bei 4–6 Wochen lagen, haben sich für kundenspezifische Matrizen in den Jahren 2024–2025 auf 8–12 Wochen ausgedehnt, was zum Teil auf längere Lieferzeiten von Formenstahllieferanten und zum Teil auf die gestiegene Nachfrage nach Präzisionswerkzeugen zurückzuführen ist.
Wenn Ihr Produktzeitplan von Vorlaufzeiten der Ära 2019- ausgeht, kalibrieren Sie ihn neu. Produktionsslots werden weiter im Voraus vergeben. Wir buchen derzeit 10 bis 12 Wochen für komplexe Matrizen mit mehreren Kavitäten in unseren Präzisionswerkzeuglinien.
Bei Projekten mit engeren Fristen gibt es oft die Möglichkeit, den Zeitplan durch die Lockerung unkritischer Toleranzen zu verkürzen. Bei etwa 60 % der eingehenden Anfragen, die wir prüfen, ist mindestens eine Dimension strenger gehalten, als die Anwendung tatsächlich erfordert. Wenn Sie auf eine Markteinführung im dritten Quartal hinarbeiten, können wir Ihre Zeichnungen während des Angebotsprozesses überprüfen und angeben, welche Spezifikationen gelockert werden könnten, ohne die Montage zu beeinträchtigen. Allein dieses Gespräch hat dazu geführt, dass die Werkzeugplanung für mehrere Projekte in diesem Jahr um zwei bis drei Wochen verkürzt wurde.
Was als nächstes zu tun ist
Wenn Sie sich in der Entwurfsphase befinden und die eingangs erwähnten 40–60 % der Chip-Nacharbeitskosten vermeiden möchten, ist hier der praktische Weg:
Fordern Sie eine Entwurfsprüfung an, bevor Sie mit der Werkzeugbereitstellung beginnen.Bei Dachang ist dies ein Standardbestandteil unseres Angebotsprozesses für neue Profile. Wir prüfen Ihre Zeichnungen auf Herstellbarkeitskriterien und kennzeichnen potenzielle Probleme, bevor jemand Metall schneidet. Dieses Gespräch dauert in der Regel 30–45 Minuten und hat mehr Projektverzögerungen verhindert als jede andere Einzelpraxis.
Für Projekte, die sich bereits in der Entwicklung befindenWenn Sie Dimensionsprobleme, Oberflächenfehler oder Ausfälle vor Ort feststellen, kann ein Produktionsaudit die Grundursachen schneller isolieren als die Parameteranpassung durch Versuch und Irrtum. Wir bieten dies als Service für bestehende Profile an, unabhängig davon, ob wir das Originalwerkzeug hergestellt haben oder nicht.
Kontaktieren Sie unser Ingenieurteam bei Dachang Plastic, um eine Designprüfung zu vereinbaren oder Ihre spezifischen Profilanforderungen zu besprechen. Aktuelle Vorlaufzeit für neue Werkzeugprojekte: ca. 8–10 Wochen von der Designgenehmigung bis zu den ersten Produktionsmustern.
FAQ
Wie lange dauert die Herstellung kundenspezifischer Kunststoffprofilwerkzeuge?
3-4 Wochen für einfache Einzel--Matrizen; 6-10 Wochen für komplexe Mehrkavitäten- oder Coextrusionsdüsen. Die Variable, die sich am meisten auf die Zeitachse auswirkt, ist die Entwurfsiteration. Die beste Planungssicherheit besteht darin, das Design vor Beginn der Werkzeugbereitstellung zu sichern. Spezifische Designkriterien, die das Iterationsrisiko verringern, finden Sie in den Abschnitten zu Wandstärke und Eckgeometrie weiter oben.
Welche Mindestbestellmengen gelten?
MOQs variieren je nach Profilkomplexität und Material. Allgemeiner Bereich: 500-1000 Meter für einfache Profile, 3000–5000 Meter für komplexe coextrudierte Profile, die eine erweiterte Einrichtung und Prozessoptimierung erfordern. Wir können spezifische Anforderungen für Ihr Projekt besprechen.
Auf welche Zertifizierungen sollte ich achten?
ISO 9001 ist die Basis. Darüber hinaus kommt es auf die Anwendung an: RoHS und REACH für Elektronik und für die EU- bestimmte Produkte, UL94-Flammenschutz für Elektrogehäuse, FDA-Konformität für Lebensmittelkontakt, ISO 13485 für medizinische Geräte. Fragen Sie potenzielle Lieferanten, welche Zertifizierungen sie besitzen und überprüfen. Zertifizierungsansprüche ohne Dokumentation sind ein Warnsignal.
Dies spiegelt die technischen Perspektiven wider, die im Rahmen von Beleuchtungs-, Möbel-, Automobil- und Baumaterialprofilprojekten im Dachang Plastic-Werk in Dongguan entwickelt wurden. Bei projekt-spezifischen Fragen steht unser Engineering-Team für technische Diskussionen zur Verfügung.
